IR يىراقتىن كونترول قىلىش

يىراقتىن كونتروللىغۇچ ئىنفىرا قىزىل نۇر قوبۇل قىلىش ۋە يەتكۈزۈش توك يولى ، سىگنال تەڭشىگۈچ توك يولى ، مەركىزى كونتروللىغۇچ 8031 ​​، پروگرامما ۋە سانلىق مەلۇمات ئىچكى ساقلىغۇچ ، كۇنۇپكا تاختىسى ۋە ھالەت كۆرسەتكۈچ توك يولىدىن تەركىب تاپقان.

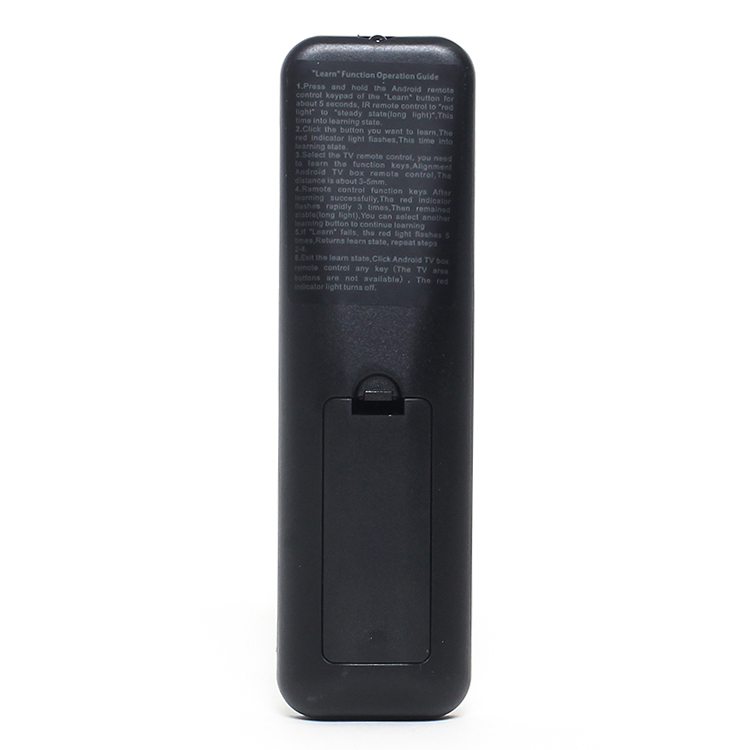

يىراقتىن كونترول قىلىشنىڭ ئىككى ھالىتى بار: ئۆگىنىش ھالىتى ۋە كونترول ھالىتى.يىراقتىن كونترول قىلىش ئۆگىنىش ھالىتىدە بولغاندا ، ئىشلەتكۈچى ھەر قېتىم كونترول كۇنۇپكىسىنى باسقاندا ، ئىنفىرا قىزىل نۇر قوبۇل قىلىش توك يولى سىرتقى ئىنفىرا قىزىل نۇر سىگنالىنى قوبۇل قىلىشقا باشلايدۇ ، شۇنىڭ بىلەن بىر ۋاقىتتا ئۇنى ئېلېكتر سىگنالىغا ئايلاندۇرىدۇ ، ئاندىن بايقاش ، شەكىللەندۈرۈش ، كۈچەيتىش ، ئاندىن مەركىزى بىر تەرەپ قىلغۇچ ئۇنى دائىم ئەۋرىشكە ئالىدۇ.ھەر بىر ئەۋرىشكە نۇقتىسىنىڭ ئىككىلىك سانلىق مەلۇماتلىرى ئۈسكۈنىنى كېيىن كونترول قىلىدىغان ئورۇن سۈپىتىدە 8 خانىلىق ساقلاش ئورنىدا ساقلىنىدۇ.يىراقتىن كونترول قىلىش كونترول ھالەتتە بولغاندا ، ئىشلەتكۈچى ھەر قېتىم كونترول كۇنۇپكىسىنى باسقاندا ، مەركىزى بىر تەرەپ قىلغۇچ بەلگىلەنگەن ساقلاش ئورنىدىن بىر يۈرۈش ئىككىلىك سانلىق مەلۇماتنى ئوقۇيدۇ ۋە تەرتىپلىك چىقىدۇ (bit بىلەن bit ئارىسىدىكى ۋاقىت ئارىلىقى ۋاقىت ئارىلىقىغا تەڭ). ئەۋرىشكە ئېلىش جەريانىدا) سىگنال ساقلاش توك يولىغا ، شۇنىڭ بىلەن بىر ۋاقىتتا ، مودېل توك يولى سىگنال تەقلىد قىلىدۇ.تەقلىد قىلىش سىگنالى كۈچەيتىلگەندىن كېيىن ، ئۇ ئىنفىرا قىزىل نۇر تارقىتىدىغان دىئود ئارقىلىق تارقىلىدۇ ، بۇنداق بولغاندا ئۈسكۈنىنىڭ ئاچقۇچقا ماس كېلىدىغان ئىقتىدارىنى كونترول قىلىش ئەمەلگە ئاشۇرۇلىدۇ.
